一、電路改造工藝流程：

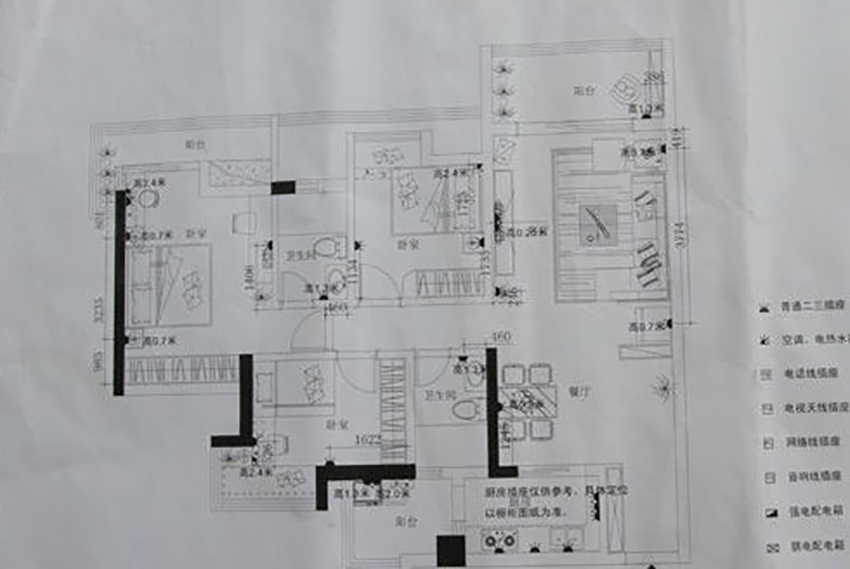

1. 草擬布線圖。

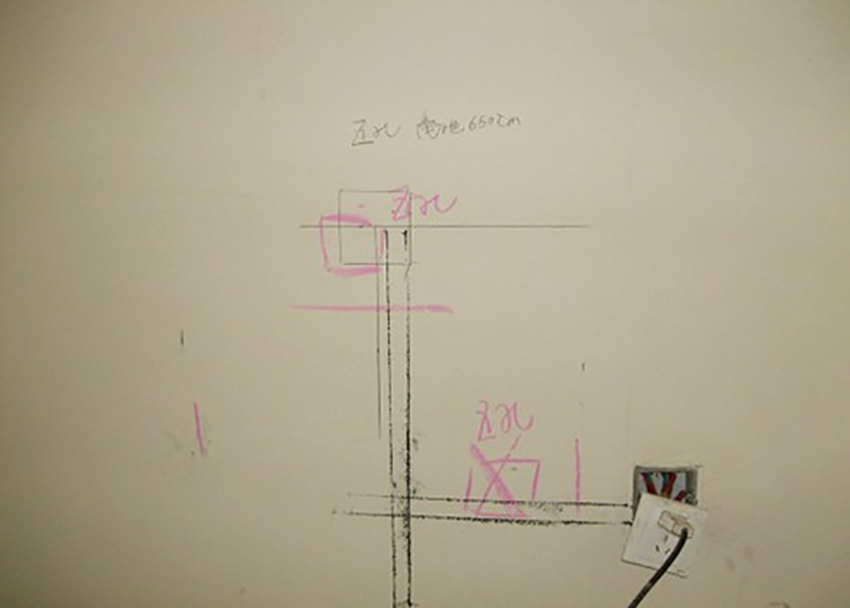

2. 劃線。確定線路終端插座，開關，面板的位置，在墻面標畫出準確的位置和尺寸。

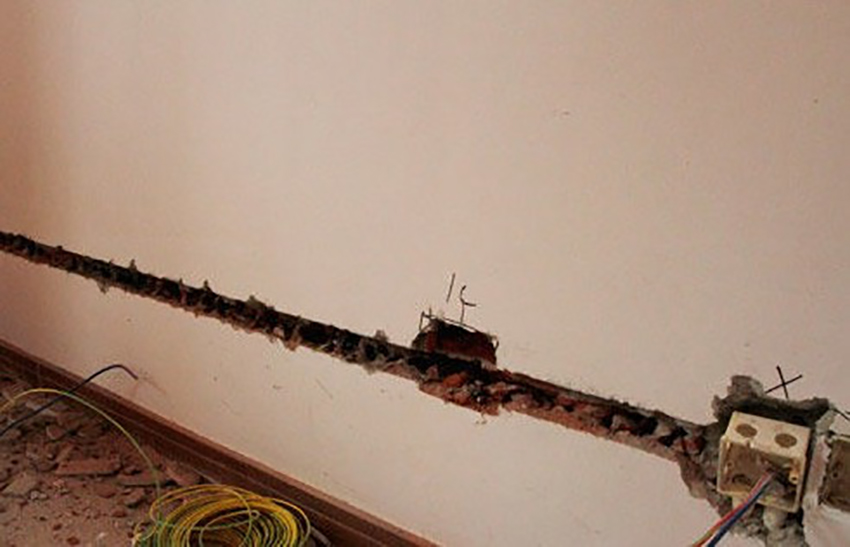

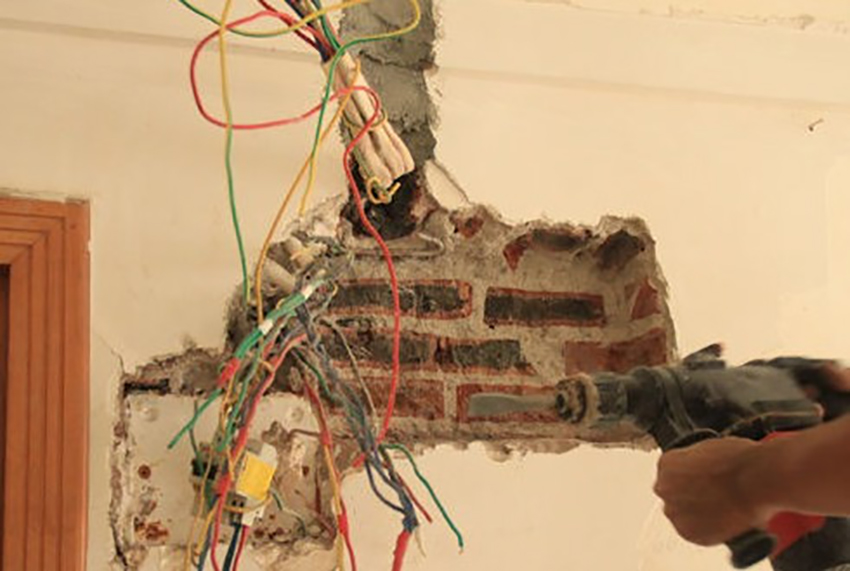

3. 開槽。

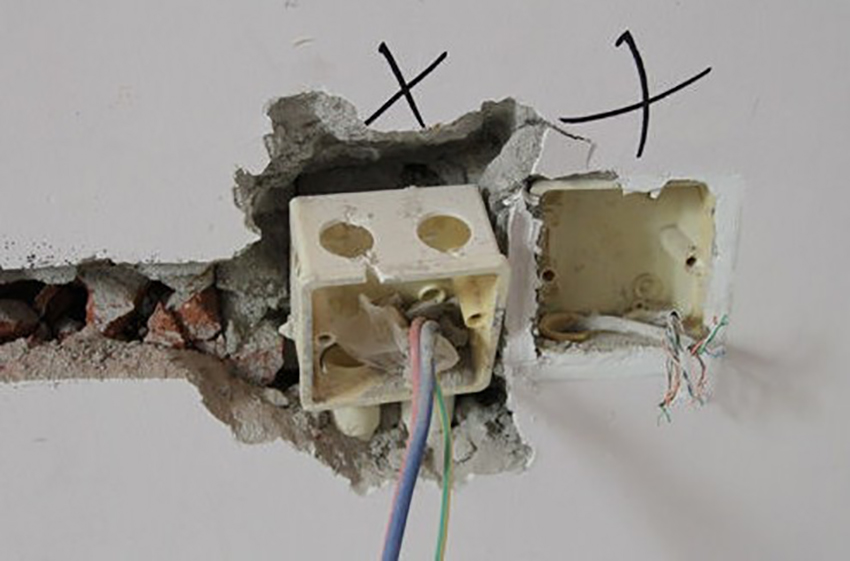

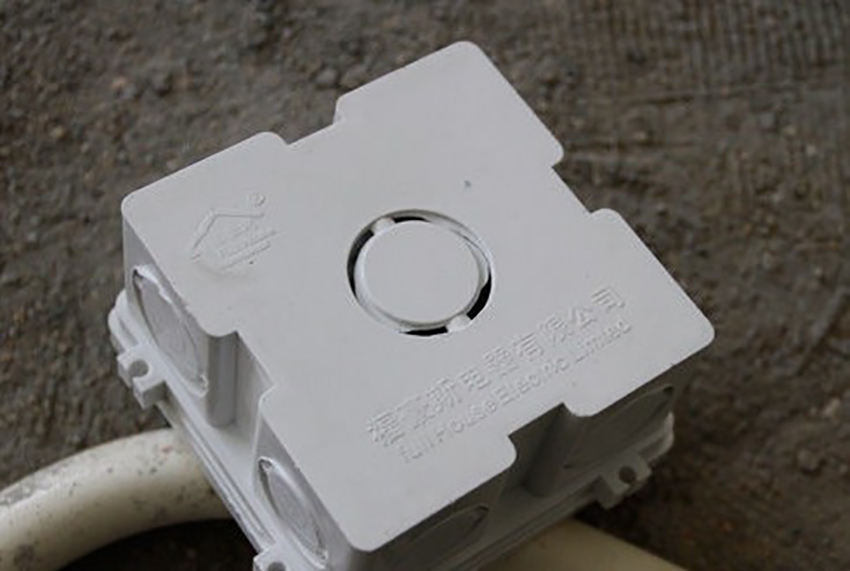

4. 埋設暗盒及敷設PVC電線管。

5. 穿線。

6. 安裝開關，面板，各種插座，強弱電箱和燈具。

7. 檢查。

8. 完成電路布線圖，提交公司備案。

二、電路改造的施工要點：

1． 設計布線時，執行強電走上，弱電在下，橫平豎直，避免交叉，美觀實用的原則。

2． 開槽深度應一致，一般是PVC管直徑+10MM。

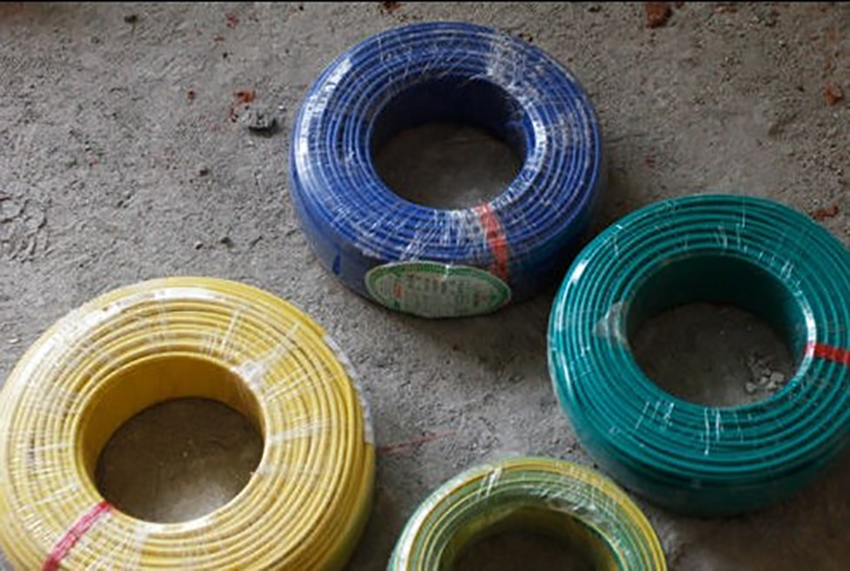

3． 電源線配線時，所用導線截面積應滿足用電設備的最大輸出功率。一般情況，照明、插座2.5mm2、空調4mm2.

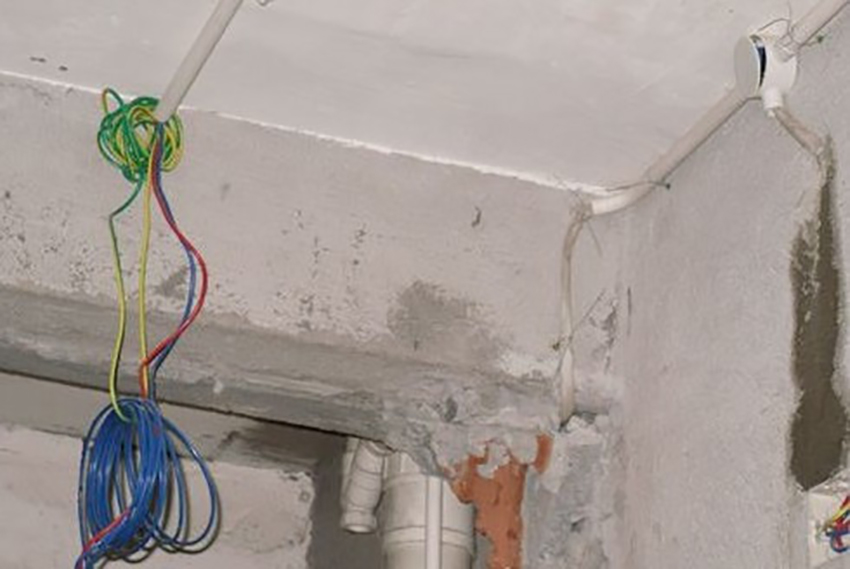

4.暗線敷設必須配阻燃PVC管。插座用SG20管，照明用SG16管。當管線長度超過15m或有兩個直角彎時，應增設拉線盒。天棚上的燈具位設拉線盒固定。

5． PVC管應用管卡固定。PVC管接頭均用配套接頭，用PVC膠水粘牢，彎頭均用彈簧彎曲。暗盒，拉線盒與PVC管用鑼接固定。

6． PVC管安裝好后，統一穿電線，同一回路電線應穿入同一根管內，但管內總根數不應超過8根，電線總截面積（包括絕緣外皮）不應超過管內截面積的40％。

7． 電源線與通訊線不得穿入同一根管內。

8． 電源線及插座與電視線及插座的水平間距不應小于500mm。

9． 電線與暖氣、熱水、煤氣管之間的平行距離不應小于300mm，交叉距離不應小于100mm。

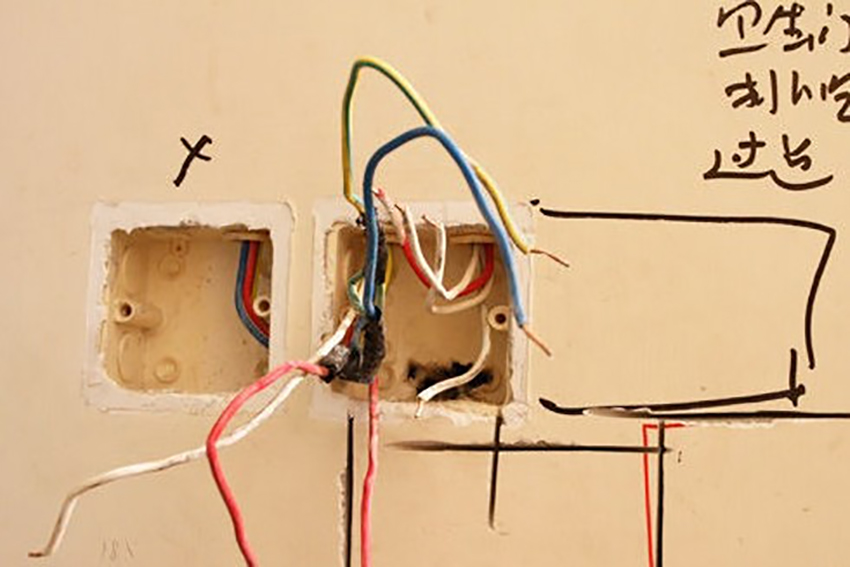

10． 穿入配管導線的接頭應設在接線盒內，線頭要留有余量150MM，接頭搭接應牢固，絕緣帶包纏應均勻緊密。

11． 安裝電源插座時，面向插座的左側應接零線（N），右側應接相線（L），中間上方應接保護地線（PE）。保護地線為2.5平方的雙色軟線。

12． 當?shù)鯚糇灾卦?/span>3kg及以上時，應先在頂板固定。



一. 水電工程

1.在偶看來水電工程是頭等重要的,面子上的東西還可能改改,這隱蔽工程,做完了封上后可不能改了.

2.脫排.熱水器要盡早定下來,因?yàn)樵跈还裨O(shè)計時需要精確的尺寸以定位.

3.先封陽臺后裝空調或衛星的同學,建議陽臺上先打好洞,廳里裝柜機的,要確定以后出冷凝水的下水道

4.在留插座位置. 打洞位置時,不要指望裝修公司.監理或設計師會給你什么建議,一切都要靠自己先定好

5.浴室準備上整體柜的ＴＸ,一定要在排冷.熱水管前確定精確位置(主要現在很多整體浴柜都是墻出水的),不然以后就麻煩了

6.有條件的同學,建議把冰箱也定下來(主要是尺寸), 方便櫥柜.插座定位等

7.拖把池也留根熱水管吧,方便以后洗衣時LP可以用用熱水

8.有DC的同學, 做完隱蔽工程千萬要自己要拍照留存…

9.插座布置要合理,特別是廚房里要留:冰箱/微波爐/脫排/消毒柜/煤氣報警器/電飯堡/小廚寶/及其他

10.有條件且廳加走道面積超過40的同學,餐廳里留個空調洞/插座,萬一柜機制熱不夠的話(制冷一般夠的)還可以裝個1.5P,家電論壇上的TX說,其實客餐廳空調較好的配置是兩個1.5P變頻的

電路安裝工藝要求：

1、 電路安裝時，必須用有合格證書的產品材料。

2、 三線制安裝必須用三種不同色標。原則上，紅色、黃色、蘭色、為火線色標。蘭色、綠色、白色為零線色標，黑色，黃綠彩線為接地色標。

3、 所有導線安裝時，必須用相應的pvc管子穿起來，埋在事先鑿好的深寬為4×3cm的槽子里，如遇并排線路槽子鑿寬時，不能影響其他工種施工，必要時可和木、瓦工協商解決施工中的難題，不得有只顧自己，而不顧大局的施工作風。

4、 所有線路必須按橫平豎直的方向分布，嚴禁蛛網式分布。pvc管一頭要穿進總開關箱約3cm左右，然后沿墻壁，順地面 垂直分布，轉彎處用90度彎頭或軟管聯接好，并用管卡固定好。所有導線在pvc管子里不能有接頭。

5、 預埋導線的線徑大小是按電器的功率來測算的，空調，浴霸，電熱水器，冰箱的線路必須從開關箱單放到位。

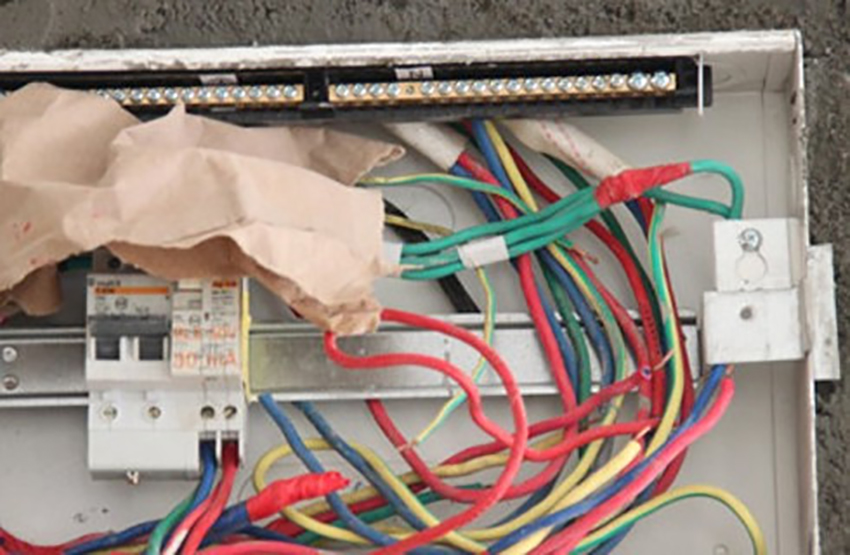

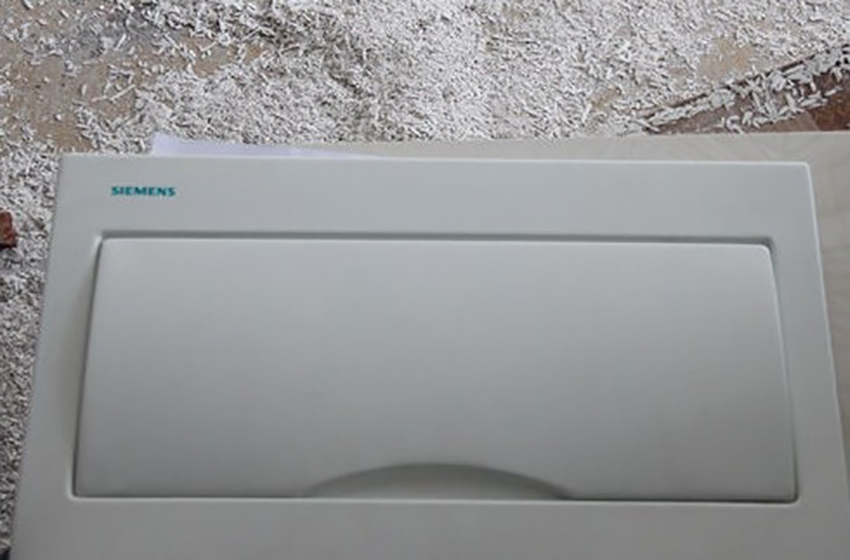

6、 所有預埋導線留在接線盒處的長度為20cm，按線盒必須用水泥砂漿封裝牢固，并使其保持端正，不得歪斜，其合口要略低于墻面0.5cm左右?？傞_關箱大小可視客戶用電線多少來確定。

7、 所有導線分布到位確認無誤后，可通電試驗，方法為：將所有用電接頭接上燈頭套上15w燈泡，接通電源如全亮說明該戶電路安裝基本合格，這時可填寫工程交接單。請其它工種負責人簽字驗收，電氣隱蔽工程初步結束。

8、 安裝各種燈具和開關面板，需在油漆快要撤場前三天或漆最后一遍油時進場，大型吊燈頂部必須事先用膨脹羅絲固定4×3cm木方，然后將吊燈固定羅絲切在木方上。所有開關的面板安裝必須平整端正，不得歪斜?？郯逦敓舭惭b時，必須將固定羅絲切在木楞子上，嚴禁切在扣板上（此木楞可事先請木工安裝好）。

9、 電話線和有線電視線不得和電線同在一根pvc管內必須各行其道。

水路工藝安裝要求：

1、 使用的6分水管或鋁塑復合管，必須是經過檢驗出廠的合格產品。

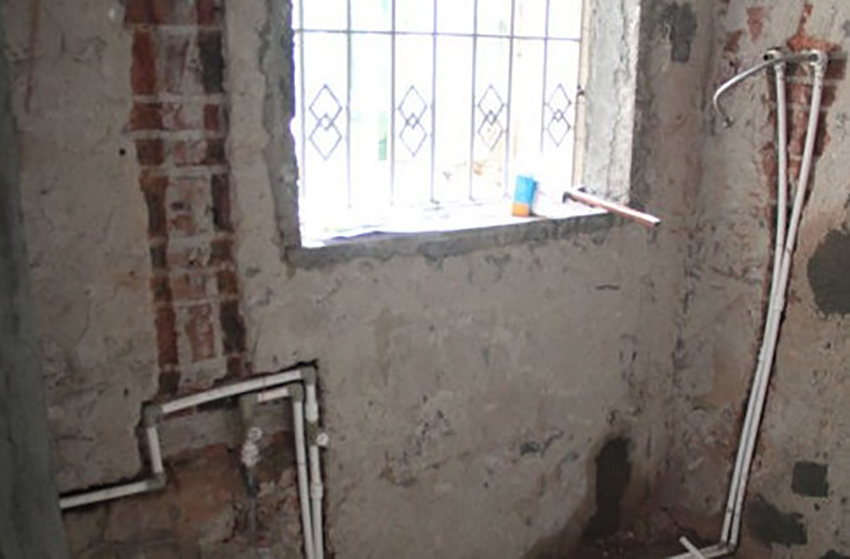

2、 在施工過程中，必須將所有的管路連接接頭的羅牙用麻絲和白漆裹起來，上緊，按照橫平豎直分布到位，如遇有地面管路發生交叉時，次路管必須安裝過橋在主管道下面，使整體水管分布保持在一個水平線上。

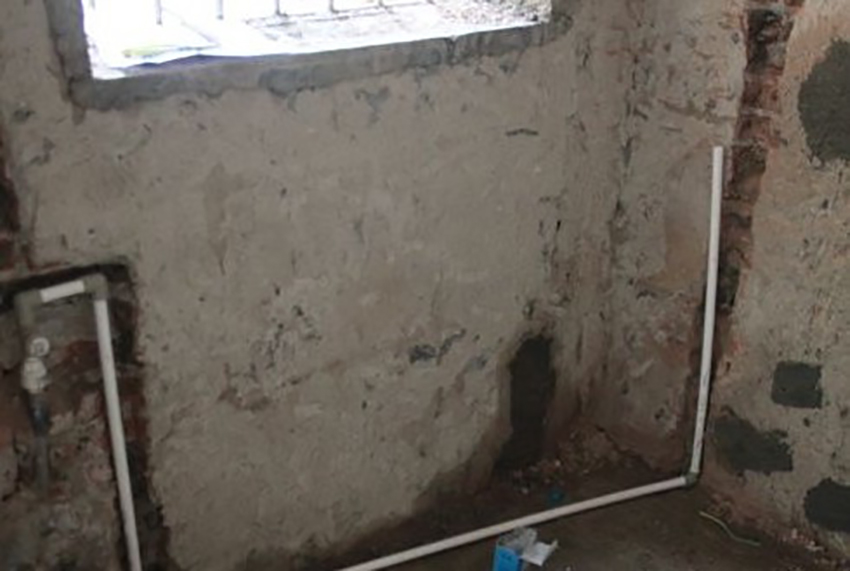

3、 通陽臺的水管，必須埋在原毛坯房的地面或墻面鑿深4cm的槽內，然后用水泥砂漿將槽口封平。

4、 管道分布到位后，必須用管卡在轉彎處或有站椿龍頭的地方卡緊管子，不使松動。

5、 所有通水的地方必須安裝下水管和地漏，其pvc管的管子聯接時必須用專用pvc膠水涂滿均勻套好。并注意水平落差連接到原毛坯房預埋的主下水管時，應保持6小時靜止凝固。

6、 如遇原毛坯房預埋的主下水管不夠用或不理想（不就位）時也可按實際情況在樓板上重新開洞鋪設下水管道，重新用帶防火膠的砂漿封好管子四周，新封好的地方處用水泥砂漿圍一個高10mm的圈子，待凝固58小時后，將圈子里放滿水，經過24小時滲透到樓下看看新裝下水管四周有無滲水現象。如：沒有就證明新裝管道合格，反之則需重新處理，再做滲水試驗直至合格?！?/span>



家庭裝潢中的電器布線

1．弱電線的布線原則

目前家中的弱電線的種類有：電話線、電腦網絡線、有線電視信號線和音響線。弱電線由于其信號電壓低，如與電源線并行布線，易受220V電源線的電壓干擾。因此，弱電線的走線必須避開電源線．兩者距離應在20cm以上，它們的插座間也應相距20cm以上，插座下邊線距地面約30cm。一般來說，這些弱電線應布置在房頂、墻壁或地板下。在地板下布線，為了防止?jié)駳夂推渌h(huán)境因素的影響，這些線的外面都要加上牢固的無接頭套管。如有接頭，必須進行密封處理。

2．電線質量檢查

布線時要確保電線的通暢，務必在隱蔽工程封閉前，檢查電線是否有斷路或短路。方法：兩人進行檢查，一人在一端將兩根線短路，另一人用萬用表在另一端砍查是否導通，如不通，即為斷路，而導通的電阻根據線徑粗細，應小于1—2歐姆。如電阻過大，說明電線銅芯雜質偏高，電線易發熱，用久了，電線老化發生短路，很多火災因此而起。此類電線市場上大小商店均有，再便宜也不能買。不要輕信名牌，要嚴格用儀表測量，以防后患。然后再測是否短路和絕緣電阻(用萬用表量兩線間的電阻應為無窮大，潮濕氣候時，有幾百兆電阻也屬正常)。如絕緣不好，就是劣質產品，這種電線也是萬萬不能用的。所有的電器開關，要用手試它的觸感，如觸感粗糙，容易打火。使用壽命較短。建議使用鍍銀接點的開關，價格較普通開關貴1／3，但空調插座的電流容量要比實際負荷大1倍以上，否則易發熱增加耗電，甚至冒煙。

3、家庭電器布線要有超前意識

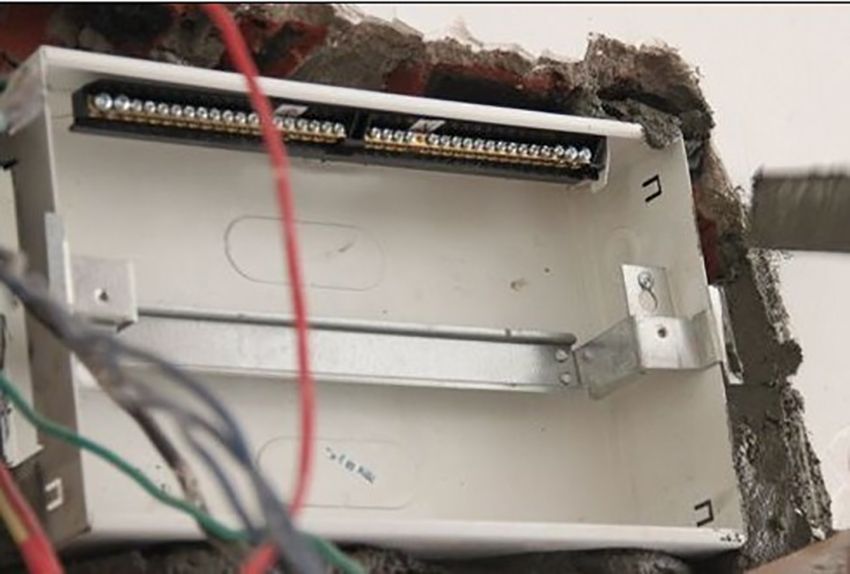

幾年前，很少人想到現在每個房間都需要布上電視信號線和電話線。但是，現在一家有兩臺電視機，也覺得很必要。所以，我們建議你對家中的電器布線，要有一點超前意識?，F(xiàn)在一家有一臺電腦上網的不到20％。但是日前中小學都在教電腦，不要五六年，每家一臺電腦不夠用，父子、夫妻同時上網就會十分普遍。各地的電信和通訊公司都在大力發展寬帶網，用電腦看世界各地的電影電視即將成為現實。那時覺得要重新補線，再穿墻打洞，便會破壞原有裝潢、因此，要設立電器集中控制單元，方法是：在你家中靠近電話線入口地方，預埋一個35x15xlOcm的小箱子，所有外部進戶的電話線、電腦網絡線、有線電視信號線先到達此箱子，同時家中每個房間的電話插座、電腦網絡插座、有線電視插座的連線也必須預埋電線套管連接到此箱子，這樣就可以根據需要進行連線，但是你還需要做的是：為有線電視信號線準備一個多路分配器以保證電視信號質量；準備家中有多臺計算機上網，控制箱要預留一個網絡集線器(HUB)的位置，箱外備220V電源。電源插座如放置在控制箱內，要用鐵板隔離。

4．材料選用

電源線的選購要嚴格前述方法檢查。當場無法檢查時，一定要開發票，以備回家檢查出問題時好退貨。有線電視線：75—5型同軸電纜，發泡芯的比藕芯的質量好。編制屏蔽銅線的報數要達到64根，接頭做好后，要檢查質量。

網絡線：五類線或超五類線。質地要軟，銅芯撿查同前述電線檢查方法。

網絡插座和水晶頭：nJ-45標準。選購網絡線和網絡插座，不要迷信LU(：ENT(朗訊)等進口貨，因?yàn)榉旅八募儇洺涑馐袌?。除了大批量進貨到名牌專賣公司外，普通用戶很難在零售市場上買到正品，也很難鑒別。國產貨在有源器件上，與進口貨差距較大(如CPU等)，而在無源器件(如電線、插頭、電阻、電容等)差距很小。因此，與其冒高價買假貸之險，不如買國產優質產品，貨真價實，用得放心。所有的電線套臂應選購阻燃型的產品。音響線對電潭交流聲和空中電波干擾較敏感，要穿鐵臂預埋。鐵管應接地。

電路改造工程常見質量問題及處理方法

電路改造中常見的質量問題主要是材料、電氣產品的質量不合格造成的火花、失靈等缺陷。解決這類問題的方法是更換合格的產品，否則當時即使不出現質量問題，使用不了多長時間也要出現問題，特別是電氣產品在使用中要求有較高的安全性，因此必須使用合格的產品。

電路安裝中常見的質量問題主要有接線錯誤造成的開關失靈、插座無電及面板安裝不當?shù)?。其主要原因是接線錯誤、接線不實、面板安裝不牢固、螺絲未擰緊等，可切斷電源后重新接線。安裝面板時應將面板與墻面靠緊，螺絲應擰緊。電路改造和安裝必須由專業技術工人操作，且不可盲目亂動。
